Glass Wool عایق پشم شیشه

-عایق گرم، مناسب برای عایق کاری خطوط لوله گرم، تانک ها و مخازن، دیگ های بخار، سیستم های سرمایش و گرمایش
-مناسب برای عایق کاری های حجیم
-استفاده در کانال های هوای از پیش عایق شده
-کاربری های مختلف صنعتی و ساختمانی
-استفاده در ساندویچ پنل
-چگالی های متنوع
 -سبک
-نصب آسان
-مقاوم در مقابل آتش سوزی و ضریب انتشار دود و آتش بسیار کم
-ساختار الیافی پشم شیشه، مانند پشم سنگ، خواص عایق آکوستیک خوبی به این نوع عایق ها می دهد و می توان از پشم شیشه به عنوان عایق صوتی نیز در ساختمان ها استفاده کرد
-ساختار فیبری و متخلل این گونه از عایق ها، در مقابل رطوبت و نفوذ بخار و آب، مقاومت کمی از خود نشان می دهد و خاصیت عایق بودن آن نیز نسبت به رطوبت حساس بوده و با نفوذ رطوبت و بخار آب به درون عایق، از مقاومت حرارتی کاسته می شود

-به دلیل عدم مقاومت پشم شیشه در مقابل رطوبت و بخار، در صورت نصب در فضای باز، استفاده از پوشش های ضدرطوبت و فویل های آلومینیومی اجباری است

-محدوده دمای کاری [-100]  ̴[+450]  ⁰C

     Deli

Rock wool عایق پشم سنگ

-محدوده دمای کارکرد بالا، به طوری که این نوع عایق ها از جمله عایق های گرم محسوب می شوند.

-ضریب انتقال حرارت بسیار پایین و R-value بسیار خوب

-امکان سفارش عایق در ابعاد و چگالی های دلخواه (غیراستاندارد)

-امکان سفارش عایق به همراه پوشش های خارجی (جکتینگ) متنوع

-عایق های پشم معدنی، علاوه بر عایق بودن در مقابل حرارت، عایق صوتی و ضد آتش نیز محسوب می شوند.

-هزینه بسیار پایین تر نسبت به عایق های الاستومری، پلیمری و انواع فوم ها

-امکان استفاده آسان در ساختمان ها و بناها

-کاملا از مواد طبیعی ساخته می شوند و در تولید آنها از مواد شیمیایی مانند رنگ ها، فنول و اکریلیک استفاده نمی شود و مواد بکاررفته در آنها به راحتی قابل بازیافت می باشند.

-پایداری خوب در طول زمان

-قابلیت تعویض و نوسازی آسان

-متخلل هستند و در نتیجه مقاومت آنها در مقابل نفوذ آب و بخار آب پایین است که این مشکل با اجرای لایه ی بخار بند پلاستیکی به راحتی برطرف میشود

- در صورت نصب در فضای باز یا در صورت وجود رطوبتی نسبی بالا در فضا، استفاده از پوشش های خارجی اجباری است

-محدوده دمای کاری [-50]  ̴[+710] ⁰C



     Deli

Elastomeric عایق EPDM

-ساختار سلولی بسته این عایق منجر به داشتن ضریب هدایت حرارتی (K) ثابت در طول زمان استفاده و همچنین جذب آب بسیار پایین و مقاومت بالا در برابر رطوبت می باشد.

-مقاومت در برابر نفوذ بخار آب (µ)

-ضریب هدایت حرارتی 0.034

- عدم ایجاد حساسیت تنفسی و پوستی در هنگام نصب و در طول مدت استفاده .

- عدم ایجاد خوردگی در زیر عایق و در سطح لوله ها، مخازن.

-جذب موثر صدا و کاهش آلودگی صوتی.

-وزن مخصوص عایق حدود 50-70 کیلوگرم بر متر مکعب میباشد.

-به واسطه نصب آسان و سریع منجر به افزایش سرعت کار در پروژه و در نهایت کاهش هزینه ها می گردد.

-انعطاف پذیری و نصب آسان همراه با ظاهری تمیز و مرتب.

-مقاوم در برابر نفوذ بخار و رطوبت بدون نیاز به استفاده از موانع اضافی .

-مقاوم در برابر دود و آتش گرفتگی.

-مقاوم در برابر رشد قارچها و حملات حشرات موذی.

-عدم اشتعال و مقاوم به آتش و حریق، خود خاموش شونده .

- مقاوم نسبت به سیالات پایه نفتی.

-محدوده دمای کاری [-40]  ̴[+120] ⁰C

     Deli

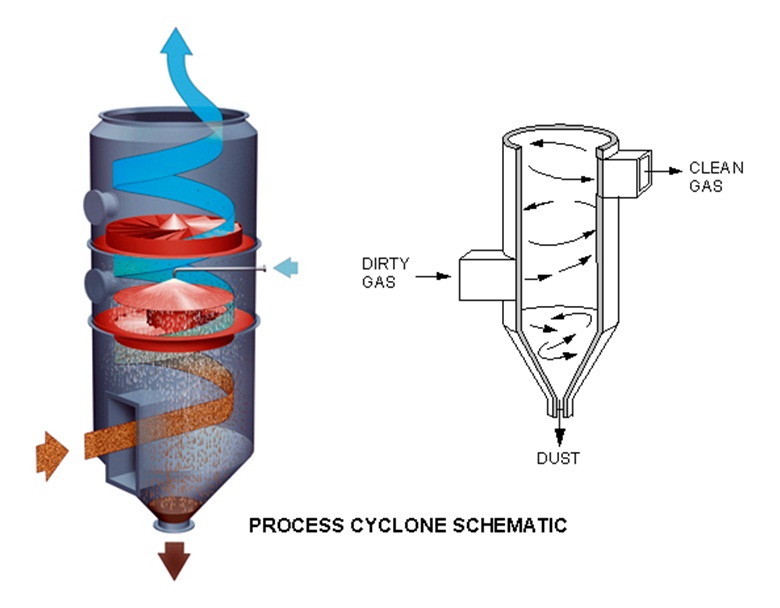

CYCLONE SCRUBBER

در ایستگاه های تقویت فشار گاز جهت جلوگیری حمل و انتقال میعانات و آلودگی های همراه جریان ، از دو عدد مایع گیر بصورت موازی استفاده می کنند . مایعات و ذرات ریز بوسیله ی جریان گردابی ایجاد شده در مایع گیرها و تحت اثر نیروی گریز از مرکز و ثقلی به کف مایع گیرها سقوط کرده و سطح مایع گیرها بوسیله ی دوعدد کنرل کننده ی سطح کنترل و پایش می شود. در مواقعی که ولو پایش سطح بطور کامل باز نشود ، هشدار سطح بالا بر روی پنل پایش نمایان شده و مسئول محوطه را آگاه میکند و اگر همچنان سطح مایعات موجود در مخازن مایع گیر افزایش پیدا کند و یا از سطح اولیه تنظیمات بیشتر شود ، واحدها بصورت خودکار در وضعیت گاز در گردش Recycle قرار میگیرند.

 مایع گیرها به دو عدد سطح سنج مجهز شده و همچنین دو عدد کلید عملگر بر اساس سطح در دو حالت سطح بالا فعال می شوند . گاز ازمایع گیرها توسط دو خط و بطور جداگانه خارج و به یک هدر مشترک انتقال و پس از آن وارد مرحله ی اندازه گیری میگردد. ولوها بترتیب بر روی مسیر ورود و خروج از مایع گیرها وجود دارند که بمنظور ایزوله نمودن آنها در هنگام انجام کارهای تعمیراتی مورد استفاده قرار میگیرند. به عبارتی دیگر مایع گیرها جهت گرفتن ناخالصی های موجود در گاز از جمله مایعات که همراه گاز وارد ایستگاه شده می باشد . مایعاتی که همراه گاز می باشد در اثر نیروی گریز از مرکز به ته اسکرابرها سقوط کرده و چون وزن گاز سبک تر می باشد ، گاز از بالای اسکرابر به خط 36" وارد می شود . اسکرابرها دارای شیرهای کنترل کننده ای می باشند که بطور نیوماتیکی از کنترل کننده های سطح فرمان می گیرند. چنانچه سطح مایع گیرها از مایع زیاد شود یعنی شیر کنترل باز نشود آلارم  Station Scrubber liquid level high در اتاق کنترل ظاهر می شود و چنانچه باز هم این مقدار مایع در مایع گیرها زیادتر شود کلید سطح آلارمی را تحریک کرده و ایستگاه را بطور اتوماتیک به حالت گاز در گردش (Recycle) می برد ضمناً هر یک از مایع گیرها یک عدد نشان دهنده ی سطح ، جهت نشان دادن سطح مایع مجهز شده اند .

در قسمت ورودی و خروجی هر یک از مایع گیرها شیرهائی نصب شده که جهت جداسازی آنها برای تعمیر می باشد و روی قسمت خروجی هر یک از آنها شیر ایمنی فشار نصب شده که روی فشار 235 PSI تنظیم شده اند. بعد از خروج گاز از اسکرابرها وارد یک خط مشترک یا خط اصلی 36"  شده و از آنجا به یک هدر با ضربه گیر واز هدر به قسمت اندازه گیری که از دو خط موازی 16" همراه با وسائل اندازه گیری مربوطه تشکیل شده وارد می شود , برای درک نحوه جداسازی مواد در این فرایند میتونید فیلمی رو که مرتبط با این موضوع هست تو فیلم ها نگاه کنید .

     Deli

Convert program

یکی از کم حجم ترین نرم افزار های تبدیل واحد در مهندسیت که ارور گیری هم شده میتونید از این لینک دانلود کنید

     Deli

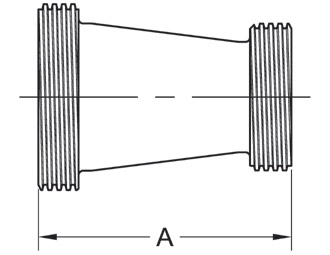

Reducer

تبدیل یک نوع از اتصالات لوله است که دو لوله با قطر ها  مختلف را به هم می پیوندد و در صنایع مختلف و تاسیسات انها کاربرد فراوانی دارد .

Female Thread Reducer

Male Thread Reducer

Tee Reducer

Flange Reducer

Expansion Reducer

Concentric Reducer



Eccentric Reducer

    Deli

Stnieres in Process Engineering

صافی های صنعتی یکی از قسمت های مهم یک پروسه میباشند که در پایداری شبکه پروسه باید یه وجود , مکان و نوع انها توجه ویژه ای کرد .
صافی صفحاتی فلزی (ضدزنگ) با منافظی با اندازه متفاوت(مش) بوده که از درون خود یا روی خود سیالات و یا مواد خورد شده را عبور داده تا عمل جدا سازی اجزا با دانه بندی مورد نظر یا سورتینگ و یا فیلترینگ صورت بگیرد .
انواع مختلف صافی

Flat




Cone




Basket




inline




Y form




Tee form

در کل صافی یا مستقیما درون داکت یا لوله قرار گرفته و با اورفیس رینگ خود از دو طرف توسط فلنگ ابندی میشود یا اینکه هوزینگی با شکل های قادر به استفاده ساخته و درون پروسه قرار داده و کارتریج صافی به صورت پریودیک بازدید نظافت یا تعویض میشود .

    Deli

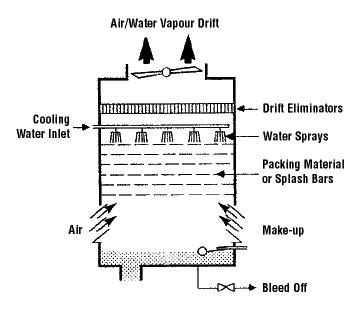

cooling tower

---

به منظور خنک کردن کندانسور معمولا از برج خنک استفاده می گردد که در اینصورت اصطلاحا کندانسور آبی می باشد .خنک شدن آب در برج خنک کن با اسپری کردن آب و عبور هوا زا داخل آب اسپری شده صورت می گیرد که با تبخیر شدن بخشی از آب فرایند خنک شدن آب صورت می پذیرد.برای اسپره شدن اب معمولا از استراکچر چوبی مشبک درون برخ استفاده میشود.

همانگونه که در پایین مشخص است معمولا جهت حرکت آب و هوا مخالف هم می باشد و از یک فن برای به جریان انداختن بهتر هوا استفاده می شود .

با توجه به تبخیر آب در برج خنک کن هوا نیاز به مقداری آب تغذیه makeup میباشد و به جهت کاهش میزان رسوب برج نیز نیاز به مقداری تخلیه bleed off می باشد .
